Анализ избыточности по протоколу Spanning Tree

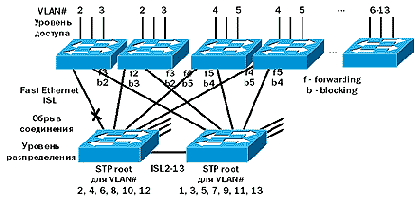

Рисунок 5. Анализ избыточности по протоколу Spanning Tree
Для того чтобы убедиться, как эта схема будет работать на практике, рассмотрим случай, при котором соединение между левыми коммутаторами в обоих уровнях было удалено или оборвано (см. Рисунок 5). В такой ситуации вторая связь с уровнем распределения становиться путем передачи трафика VLAN#2 и VLAN#3.
