Маршрутизация InterELAN (детали)

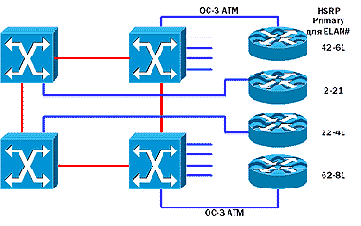

Рисунок 35. Маршрутизация Inter-ELAN (детали)
При использовании четырех маршрутизаторов для управления 80 VLAN нагрузка на каждый маршрутизатор будет достаточно большой. Кроме того, каждый маршрутизатор будет обрабатывать информацию не только о VLAN, так или иначе к нему относящихся, но и информацию о маршрутах соседей. Для оптимизации такой ситуации маршрутизаторы ставятся в пассивный режим по отношению ко всем ELAN, кроме тех, которые он обязан обслуживать.
Необходимо добавить, что здесь также
располагается компонент LECS технологии LANE, о которой мы упоминали ранее. Каждый из маршрутизаторов выполняет функции сервера LECS, а благодаря использованию протокола SSRP только один из них является основным.
