Анализ отказоустойчивости

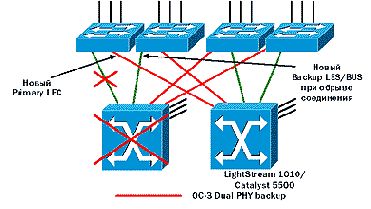

Рисунок 28. Анализ отказоустойчивости




Во-первых, два физических подуровня интерфейса ATM LANE на коммутаторах Catalyst 5000 автоматически определят сбойную линию связи и произведут переключение трафика на резервную линию. Так как сервисы LANE сконфигурированы для этого интерфейса, то протокол SSRP обеспечит автоматическое перемещение всех этих сервисов на второй коммутатор Catalyst.

В случае выхода из строя самого коммутатора LightStream 1010 на уровне распределения интерфейсы dual PHY произведут физическое


переключение, однако, без предварительной конфигурации LEC на коммутаторах Catalyst, на другом коммутаторе уровня распределения восстановление связи не произойдет. В связи с этим при проектировании сети необходимо распределить резервирование всех компонентов LANE по имеющемуся оборудованию. Также отметим, что коммутаторы LightStream могут служить резервными серверами LANE и для других пар коммутаторов Catalyst (не показано на Рисунок 28).
