Распределение VLAN по коммутационным узлам

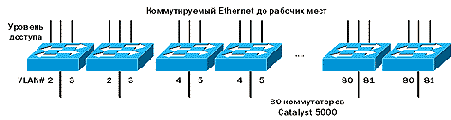

Рисунок 2. Распределение VLAN по коммутационным узлам




Половина всех портов в одном из коммутаторов будет принадлежать, например, VLAN#2, а другая половина ? VLAN#3. Все VLAN будут распределяться также между остальными коммутаторами уровня доступа. Таким образом, мы имеем 80 VLAN. Так как каждая VLAN соответствует одной подсети IP, то сеть 10.0.0.0 получается разделенной на 80 подсетей.

Как будет показано ниже, такое решение по организации VLAN позволит масштабировать соединения устройств уровня доступа с устройствами следующего уровня нашей модели ? уровня распределения. Кроме того, членство каждого коммутатора в двух VLAN обеспечит дополнительную степень отказоустойчивости и облегчит сопровождение каждого коммутатора и VLAN. Напомним, что принадлежность стоящих рядом рабочих станций к одной VLAN не имеет основополагающего значения. Главной целью является обеспечение надежного и эффективного подключения пользователя к ресурсам сети. Каким образом происходит коммутация на втором и третьем уровне модели OSI, будет объяснено дальше по ходу обсуждения проекта.
