Поля на рисунке, помеченные знаком

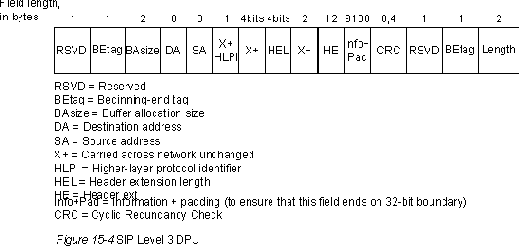

Рисунок 15-4.

Поля на рисунке, помеченные знаком Х+, не используются средствами SMDS; они присутствуют в протоколе для того, чтобы обеспечить выравнивание формата SIP с форматом протокола DQDB. Значения, помещенные в этих полях оборудованием CPE, должны быть доставлены сетью в неизмененном виде.

Два резервных поля (reserved) должны быть заполнены нулями. Два поля BEtag содержат идентичные значения и используются для формирования связи между первым и последним сегментами, или "единицами данных протокола" (PDU) уровня 2 одной из PDU уровня 3 SIP. Эти поля могут быть использованы для определения условия, при котором как последний сегмент одной PDU уровня 3, так и первый сегмент следующей PDU уровня 3 потеряны, что приводит к приему неисправной PDU уровня 3.

Адреса пункта назначения (destination) и источника (source) состоят из двух частей: типа адреса (address type) и адреса (address). Тип адреса для обоих случаев занимает четыре наиболее значимых бита данного поля. Если адрес является адресом пункта назначения, то тип адреса может представлять собой либо "1100", либо "1110". Первое значение обозначает 60-битовый индивидуальный адрес, в то время как второе значение обозначает 60-битовый групповой адрес. Если адрес является адресом истрочника, то поле типа адреса может означать только индивидуальный адрес.

Bellcore Technical Advisories (Техническое Консультативное Заключение Bellcore) определяет, каким образом у адресов, формат которых согласуется с North American Numbering Plan(NANP), должны быть закодированы адресные поля источника и места назначения. В этом случае четыре наиболее значащих бита каждого из подполей адреса источника и пункта назначения содержат значение "0001", которое является международным кодом страны для Северной Америки. Следующие 40 битов содержат значения 10-значных адресов SMDS, закодированных в двоично-десятичных числах (BCD) и выровненных в соответствии с NANP. Последние 16 битов (наименее значащих) заполнены незначащей информацией (единицами).

Поле "идентификатора протокола высшего уровня" (higher-layer protocol identifier) указывает, какой тип протокола заключен в информационном поле. Это значение является важным для систем, использующим сеть SMDS (таких, как роутеры Cisco), но онo не обрабатывается и не изменяется сетью SMDS.

Поле "длины расширения заголовка" (header extesion length (HEL)) указывает на число 32-битовых слов в поле расширения заголовка. В настоящее время установлен размер этого поля для SMDS, равный 12 байтам. Следовательно, значение HEL всегда "0011".

Поле расширения заголовка (header extension (HE)) в настоящее время определяется как имеющее два назначения. Одно из них - содержать номер версии SMDS, который используется для определения версии протокола. Второе - сообщать о "значении для выбора несущей" (carrier selection value), которое обеспечивает возможность выбирать конкретную несущую межобмена для того, чтобы переносить трафик SMDS из одной локальной коммерческой сети связи в другую. При необходимости в будущем может быть определена другая информация, о которой будет сообщаться в поле расширения заголовка.

Уровень 2

PDU уровня 3 сегментируются на PDU уровня 2 с одинаковым размером (53-восьмибитовых байта), которые часто называют "слотами" (slots) или "секциями" (cells). Формат PDU уровня 2 SIP представлен
