Глобальная адресация

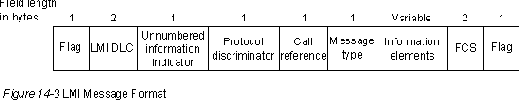

Рисунок 14-3.

В сообщениях LMI заголовок базового протокола такой же, как в обычных блоках данных. Фактическое сообщение LMI начинается с четырех мандатных байтов, за которыми следует переменное число информационных элементов (IE). Формат и кодирование сообщений LMI базируются на стандарте ANSI T1S1.

Первый из мандатных байтов (unnumbered information indicator-индикатор непронумерованной информации) имеет тот же самый формат, что и индикатор блока непронумерованной информации LAPB (UI) с битом P/F, установленным на нуль. Подробная информация о LAPB дается в разделе "Уровень 2" Главы 13 "Х.25". Следующий байт называют "дискриминатор протокола" (protocol discriminator); он установлен на величину, которая указывает на "LMI". Третий мандатный байт (call reference-ссылка на обращение) всегда заполнен нулями.

Последний мандатный байт является полем "типа сообщения" (message type). Определены два типа сообщений. Сообщения "запрос о состоянии" (status enquiry) позволяют устройствам пользователя делать запросы о состоянии сети. Сообщения "состояние" (status) являются ответом на сообщения-запросы о состоянии. Сообщения "продолжайте работать" (keepalives) (посылаемые через линию связи для подтверждения того, что обе стороны должны продолжать считать связь действующей) и сообщения о состоянии PVC являются примерами таких сообщений; это общие свойства LMI, которые должны быть частью любой реализации, соответствующей спецификации консорциума.

Сообщения о состоянии и запросы о состоянии совместно обеспечивают проверку целостности логического и физического каналов. Эта информация является критичной для окружений маршрутизации, т.к. алгоритмы маршрутизации принимают решения, которые базируются на целостности канала.

За полем типа сообщений следуют несколько IЕ. Каждое IЕ состоит из одно-байтового идентификатора IЕ, поля длины IЕ и одного или более байтов, содержащих фактическую информацию.

Глобальная адресация

В дополнение к общим характеристикам LMI существуют несколько факультативных дополнений LMI, которые чрезвычайно полезны в окружении межсетевого об'единения. Первым важным факультативным дополнением LMI является глобольная адресация. Как уже отмечалось раньше, базовая (недополненная) спецификация Frame Relay обеспечивает только значения поля DLCI, которые идентифицируют цепи PVC с локальным значением. В этом случае отсутствуют адреса, которые идентифицируют сетевые интерфейсы или узлы, подсоединенные к этим интерфейсам. Т.к. эти адреса не существуют, они не могут быть обнаружены с помощью традиционной техники обнаружения и резолюции адреса. Это означает, что при нормальной адресации Frame Relay должны быть составлены статистические карты, чтобы сообщать маршрутизаторам, какие DLCI использовать для обнаружения отдаленного устройства и связанного с ним межсетевого адреса.

Дополнение в виде глобальной адресации позволяет использовать идентификаторы узлов. При использовании этого дополнения значения, вставленные в поле DLCI блока данных, являются глобально значимыми адресами индивидуальных устройств конечного пользователя (например, маршрутизаторов). Реализация данного принципа представлена
