Формат сообщений



Формат сообщений

Сообщения SNMP состоят из 2 частей: имени сообщества (community name) и данных (data). Имя сообщества назначает среду доступа для набора NMS, которые используют это имя. Можно сказать, что NMS, принадлежащие одному сообществу, находятся под одним и тем же административным началом. Т.к. устройства, которые не знают правильного имени сообщества, исключаются из операций SNMP, управляющие сетей также используют имя сообщества в качестве слабой формы опознавания.

Информационная часть сообщения содержит специфичную операцию SNMP (get, set, и т.д.) и связанные с ней операнды. Операнды обозначают реализации об'екта, которые включены в данную транзакцию SNMP.

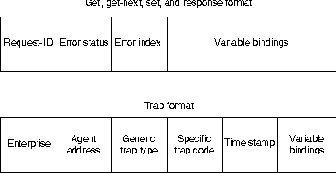

Сообщения SNMP официально называются протокольными единицами данных (protocol data units - PDU). На Рисунок 32-3 изображен формат пакета SNMP.

PDU операций get и set SNMP состоят из следующих частей:

Request-ID (идентификатор запроса). Устанавливает связь между командами и ответами. Error-status (состояние сбоя). Указывает ошибку и ее тип. Error-index (индекс ошибки). Устанавливвает связь между ошибкой и конкретной реализацией об'екта. Variable bindings (переменные привязки). Состоят из данных SNMP PDU. Пепеменные привязки устанавливают связь между конкретными переменными и их текущими значениями.

PDU ловушки несколько отличаются от PDU других операций. Они состоят из следующих частей:

Enterprise (предметная область). Идентифицирует тип об'екта, генерирующего данную ловушку. Agent address (адрес агента). Обеспечивает адрес об'екта, генерирующего данную ловушку. Generic trap type (групповой тип ловушки). Обеспечивает групповой тип ловушки. Specific trap code (специфичный код ловушки). Обеспечивет специфичный код ловушки. Time stamp (временной ярлык). Обеспечивает величину времени, прошедшего между последней повторной инициализацией сети и генерацией данной ловушки. Variable bindings (переменные привязки). Обеспечивает перечень переменных, содержащих интересную информацию о ловушке.
