Формат пакета (Реализация IP)



Формат пакета (Реализация IP)

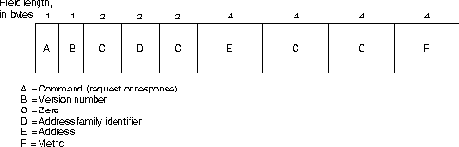

На Рисунок 23-2 изображен формат пакета RIP для реализаций IP так, как он определен в RFC 1058.

ПРИМЕЧАНИЕ: На Рисунок 23-2 представлен формат RIP, используемый для сетей IP в Internet. В некоторые другие варианты RIP внесены незначительные изменения формата и (или) имен файлов, которые здесь перечислены, но функциональные возможности базового алгоритма маршрутизации те же самые.

Первое поле в пакете RIP-это поле команд (command). Это поле содержит целое число, обозначающее либо запрос, либо ответ. Команда "запрос" запрашивает отвечающую систему об отправке всей таблицы маршрутизации или ее части. Пункты назначения, для которых запрашивается ответ, перечисляются далее в данном пакете. Ответная команда представляет собой ответ на запрос или чаще всего какую-нибудь незатребованную регулярную корректировку маршрутизации. Отвечающая система включает всю таблицу маршрутизации или ее часть в ответный пакет. Регулярные сообщения о корректировке маршрутизации включают в себя всю таблицу мааршрутизации.

Поле версии (version) определяет реализуемую версию RIP. Т.к. в об'единенной сети возможны многие реализации RIP, это поле может быть использовано для сигнализирования о различных потенциально несовместимых реализациях.

За 16-битовым полем, состоящим из одних нулей, идет поле идентификатора семейства адресов (аddress family identifier). Это поле определяет конкретное используемое семейство адресов. В сети Internet (крупной международной сети, об'единяющей научно-исследовательские институты, правительственные учреждения, университеты и частные предприятия) этим адресным семейством обычно является IP (значение=2), но могут быть также представлены другие типы сетей.

Следом за еще одним 16-битовым полем, состоящим из одних нулей, идет 32-битовое поле адреса (address). В реализациях RIP Internet это поле обычно содержит какой-нибудь адрес IP.

За еще двумя 32-битовыми полями из нулей идет поле показателя RIP (metric). Этот показатель представляет собой число пересылок (hop count). Он указывает, сколько должно быть пересечено транзитных участков (роутеров) об'единенной сети, прежде чем можно добраться до пункта назначения.

В каждом отдельном пакете RIP IP допускается появление дo 25 вхождений идентификатора семейства адреса, обеспечиваемых полями показателя. Другими словами, в каждом отдельном пакете RIP может быть перечислено до 25 пунктов назначения. Для передачи информации из более крупных маршрутных таблиц используется множество пакетов RIP.

Как и другие протоколы маршрутизации, RIP использует определенные таймеры для регулирования своей работы. Таймер корректировки маршрутизации RIP (routing update timer) обычно устанавливается на 30 сек., что гарантирует отправку каждым роутером полной копии своей маршрутной таблицы всем своим соседям каждые 30 секунд. Таймер недействующих маршрутов (route invalid timer) определяет, сколько должно пройти времени без получения сообщений о каком-нибудь конкретном маршруте, прежде чем он будет признан недействительным. Если какой- нибудь маршрут признан недействительным, то соседи уведомяются об этом факте. Такое уведомление должно иметь место до истечения времени таймера отключения маршрута (route flush timer). Когда заданное время таймера отключения маршрута истекает, этот маршрут удаляется из таблицы маршрутизации. Типичные исходные значения для этих таймеров- 90 секунд для таймера недействующего маршрута и 270 секунд для таймера отключения маршрута.
