Рисунок 4. Сеть с распространением

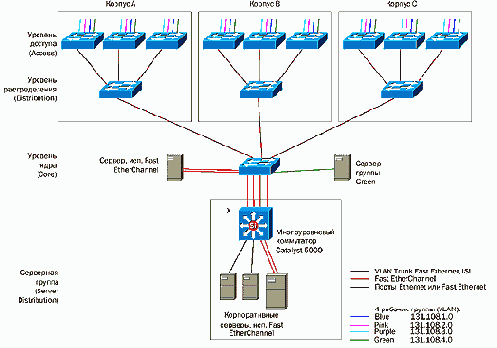

Рисунок 4. Сеть с распространением VLAN по всему кампусу с функциями многоуровневой коммутации





Корпоративные серверы в серверной ферме (server farm) могут быть подключены по технологии Fast Ethernet с пропускной способностью в 100 Мбит/с или по технологии Fast EtherChannel для увеличения полосы пропускания до 200 или 400 Мбит/с.

Эффективность работы сети, построенной по такой модели, в большой степени зависит от выполнения правила 80/20. Если 80% общего трафика сосредоточено внутри рабочих групп, то 80% пакетов коммутируются на уровне 2 от клиента к серверу. Однако, если 90% трафика следует к серверной ферме, то 90% пакетов коммутируются одноруким маршрутизатором. Масштабируемость и производительность сети, построенной по модели VLAN, ограничиваются характеристиками протокола STP, Каждая VLAN эквивалентна плоской сети с применением мостов.

Модель сети с распространением VLAN по всему кампусу обеспечивает гибкость при перемещении статически сконфигурированных конечных станций между этажами и корпусами кампусного здания. Это возможно благодаря таким решениям Cisco Systems, как VLAN Membership Policy Server (VMPS) и протоколу VTP (VLAN Trunking Protocol). Мобильные пользователи могут подключать свои мобильные компьютеры к любой конечной розетке сети в любом корпусе или на любом этаже кампусного здания. Локальный коммутатор Catalyst при подключении пользователя посылает запрос серверу VMPS для определения прав доступа этого пользователя и его принадлежности той или иной VLAN. После получения ответа сервера коммутатор Catalyst закрепляет данный порт за нужной VLAN.
