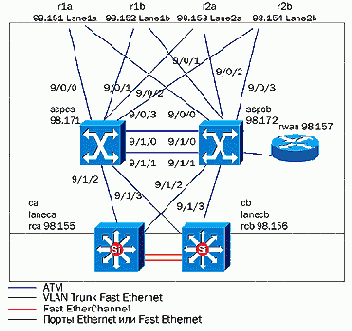

Рисунок 28. Соединения ATM в ядре ATM LANE



Рисунок 28. Соединения ATM в ядре ATM LANE





Для того чтобы убедиться в правильности работы каждого LEC, можно воспользоваться командой show lane на каждом LEC.

Rwan#show lane

LE Client ATM0/0.2 ELAN name: atmbackbone

Admin: up State: operational

Client ID: 9 LEC up for 19 hours 16 minutes 16 seconds

Join Attempt: 2

HW Address: 0010.a64e.b800 Type: ethernet Max Frame Size: 1516

ATM Address: 47.0091810000000010F6756301.0010A64EB800.02

VCD rxFrames txFrames Type ATM Address 0 0 0 configure

47.0091810000000010F6737401.0010F6737023.00 4 1 290 direct

47.0091810000000010F6737401.0010F6737021.02 5 46581 0 distribute

47.0091810000000010F6737401.0010F6737021.02 6 0 16254 send

47.0091810000000010F6737401.0010F6737022.02 7 156271 0 forward

47.0091810000000010F6737401.0010F6737022.02

Если имеется параллельное ядро сети, основанное на Ethernet и предоставляющее возможности резервирования основного ядра, то необходимо для этого ядра использовать свой номер VLAN и свой адрес подсети. При использовании дублирующихся номеров подсетей на уровне ядра в части Ethernet и ATM LANE будут возникать петли, которые не лучшим образом скажутся на производительности сети.
