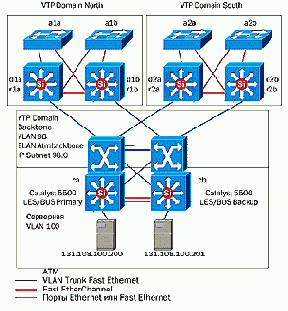

Рисунок 26. Сеть с ядром ATM LANE



Рисунок 26. Сеть с ядром ATM LANE


Коммутаторы Catalyst 5500 ca и cb обеспечивают коммутацию ATM на уровне ядра сети и коммутацию Ethernet на уровне распределения серверов в составе серверной фермы. На всех коммутаторах уровней ядра и распределения интерфейсные модули LANE обеспечивают соединение VLAN 98 с ядром ATM ELAN. Модуль LANE в коммутаторе ca выполняет функции основного сервера LES/BUS, а модуль LANE в коммутаторе cb является резервным сервером LES/BUS. На уровне ядра сконфигурирована всего одна ELAN, которая соответствует подсети с адресом 131.108.98.0. Это упрощает логическую структуру ядра и уменьшает число требуемых виртуальных соединений. В крупных кампусных сетях ATM обычно используют две ELAN для обеспечения резервирования. На Рисунок 27 к ядру подключены девять клиентов LEC. Каждый интерфейсный модуль LANE на коммутаторах d1a, d1b, d2a, d2b, ca и cb имеет одного клиента LEC, ассоциируемого с VLAN 98. Каждый коммутатор ATM имеет LEC, ассоциируемого с управляющим портом. Маршрутизатор rwan имеет ?настоящий? интерфейс ATM, который также является клиентом LEC.
