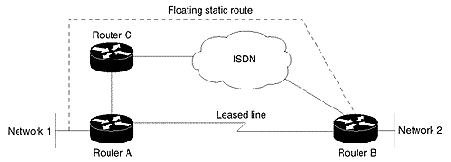

Рисунок 9. Резервный путь следования



Рисунок 9. Резервный путь следования трафика, использующий плавающий статический маршрут




На этом рисунке основным путем из сети 1 в сеть 2 является выделенная линия между маршрутизаторами А и В. Однако, возможен и другой путь, проходящий через коммутируемое соединение. В случае обрыва выделенной линии маршрутизатор А перенаправит весь трафик на маршрутизатор С, а тот, в свою очередь, передаст его маршрутизатору B. При восстановлении работоспособности выделенной линии динамический маршрут перекроет плавающий статический маршрут, и путь следования трафика вновь станет таким, каким он было до обрыва.
