Рисунок 1. Использование полосы

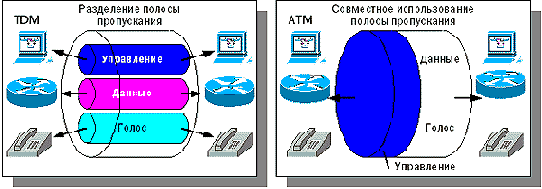

Рисунок 1. Использование полосы пропускания технологиями TDM и ATM




Сети TDM по своему назначению предусматривают использование мультиплексоров для предоставления фиксированной полосы пропускания для независимых услуг. Основным же достоинством технологии ATM является предоставляемая ею возможность объединять различные типы трафика в единый поток с помощью механизма статистического мультиплексирования, позволяющего более эффективно использовать полосу пропускания

К недостатку синхронных методов передачи, таких как TDM, относится то, что они не позволяют смещать блоки данных по времени для заполнения ?пустот? в канале. Это приводит к неэффективному использованию полосы пропускания. Любой же статистический мультиплексор способен ?по своему усмотрению? буферизовать данные так, чтобы уплотнить трафик разных пользователей в один общий поток (см. рис 2). Это позволяет избежать незаполненных участков и обеспечить максимально эффективное использование каналов.

На Рисунок 2 показано, как статистический мультиплексор ATM заполняет трафиком полосу пропускания, которая при использовании мультиплексора TDM осталась бы незадействованной. Еще раз подчеркнем, что мультиплексор ATM не резервирует тайм-слоты для входящих потоков. Потоки могут иметь лишь различные уровни приоритета на использование полосы пропускания; эти уровни определяются параметрами качества обслуживания. Отсутствие резервирования тайм-слотов означает, что данные не могут мгновенно вводиться в тракт передачи и вынуждены проводить некоторое время в буферах, ожидая появления свободного ?окна?.
